#### 1.1  A330

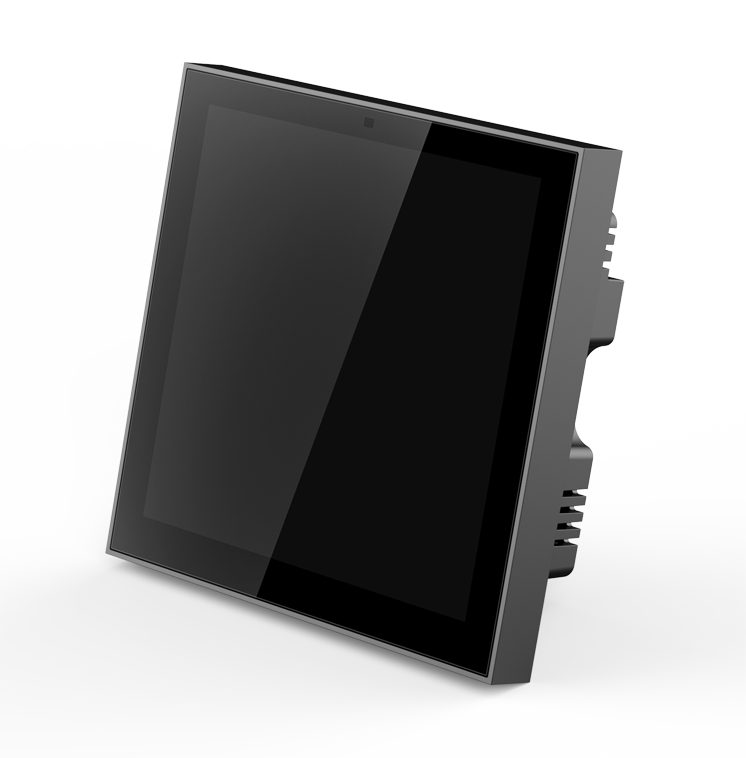

<img src="res/device/YP4025.png" style="zoom:25%;" />

| 系统       | Linux                                        |
| ---------- | -------------------------------------------- |
| 显示屏     | 4英寸 IPS 全面屏，分辨率720X720  MIPI接口    |
| 触摸屏     | 全贴合电容触摸屏                             |
| 主芯片     | Amlogic  A213Y PMIC6                         |
| RAM        | 512MB DDR3                                   |
| 内存       | 512MB Nand falsh                             |
| WIFI       | W522（IEEE 802.11b/g/n）                     |
| Zigbee     | TYZS13                                       |
| Bluetooth  | BT 5.0                                       |
| 语音模组   | A213Y （互问算法）                           |
| 按键       | Reset  针孔                                  |
| MIC        | 双模拟硅麦                                   |
| LED        | 白色夜灯                                     |
| 传感器     | 距离，光线，红外三合一感应 VL6180X（预留）   |
| 可引出接口 | USB 2.0，Debug Uart，SPI，Uart，I2C，Etherne |
| 供电       | DC 5V                                        |

86底盒安装

支持个性化UI定制

触摸控制，语音控制，实现设备的独立控制和场景控制

#### 1.2  A350

<img src="res/device/YP4025.png" style="zoom:25%;" />

| 系统       | Android 9.0                                |
| ---------- | ------------------------------------------ |
| 显示屏     | 4英寸 IPS 全面屏，分辨率720X720  MIPI接口  |
| 触摸屏     | 全贴合电容触摸屏                           |
| 主芯片     | Amlogic S905D3, 四核 Cortex-A55            |
| RAM        | 2GB LPDDR4                                 |
| 内存       | 8GB Emmc                                   |
| WIFI       | AP6236  （IEEE 802.11b/g/n）               |
| Zigbee     | TYZS13                                     |
| Bluetooth  | BT 4.2                                     |
| 语音模组   | S905D3（互问算法）                         |
| 按键       | Reset  针孔                                |
| MIC        | 双数字硅麦                                 |
| LED        | 白色夜灯                                   |
| 传感器     | 距离，光线，红外三合一感应 VL6180X（预留） |
| 可引出接口 | USB 2.0，Debug Uart，Uart，I2C，Etherne    |
| 供电       | DC 5V                                      |

86底盒安装

支持个性化UI定制

触摸控制，语音控制，实现设备的独立控制和场景控制

#### 1.3  YP4025-CM

| 系统       | Android 9.0                               |
| ---------- | ----------------------------------------- |
| 显示屏     | 4英寸 IPS 全面屏，分辨率720X720  MIPI接口 |
| 触摸屏     | 全贴合电容触摸屏                          |
| 主芯片     | Amlogic S905D3, 四核 Cortex-A55           |
| RAM        | 2GB LPDDR4                                |
| 内存       | 8GB Emmc                                  |
| WIFI       | AP6236  （IEEE 802.11b/g/n）              |
| Zigbee     | TYZS13                                    |
| Bluetooth  | BT 4.2                                    |
| 语音模组   | S905D3（互问算法）                        |
| 按键       | Reset  针孔                               |
| MIC        | 双数字硅麦                                |
| LED        | 白色夜灯                                  |
| 摄像头     | IMX307 对角90度，双摄像头，活体识别       |
| 传感器     | 热释电传感器（人体感应）                  |
| 可引出接口 | USB 2.0，Debug Uart，Uart，I2C，Etherne   |
| 供电       | DC 5V                                     |

86底盒安装

门禁、打卡，会议管理



#### 1.3  YP4025-CMC

| 系统       | Android 9.0                               |
| ---------- | ----------------------------------------- |
| 显示屏     | 4英寸 IPS 全面屏，分辨率720X720  MIPI接口 |
| 触摸屏     | 全贴合电容触摸屏                          |
| 主芯片     | Amlogic S905D3, 四核 Cortex-A55           |
| RAM        | 2GB LPDDR4                                |
| 内存       | 8GB Emmc                                  |
| WIFI       | AP6236  （IEEE 802.11b/g/n）              |
| Zigbee     | TYZS13                                    |
| Bluetooth  | BT 4.2                                    |
| 语音模组   | S905D3（互问算法）                        |
| 按键       | Reset  针孔                               |
| MIC        | 双数字硅麦                                |
| LED        | 白色夜灯                                  |
| 摄像头     | IMX307 对角90度，双摄像头，活体识别       |
| 传感器     | 热释电传感器（人体感应）                  |
| 可引出接口 | USB 2.0，Debug Uart，Uart，I2C，Etherne   |
| 供电       | DC 5V                                     |

86底盒安装

门禁、打卡，会议管理

#### 1.6  YP6682

86底盒安装

门禁、打卡，会议管理

### 2.继电器

#### 2.1  8路继电器YR003-V

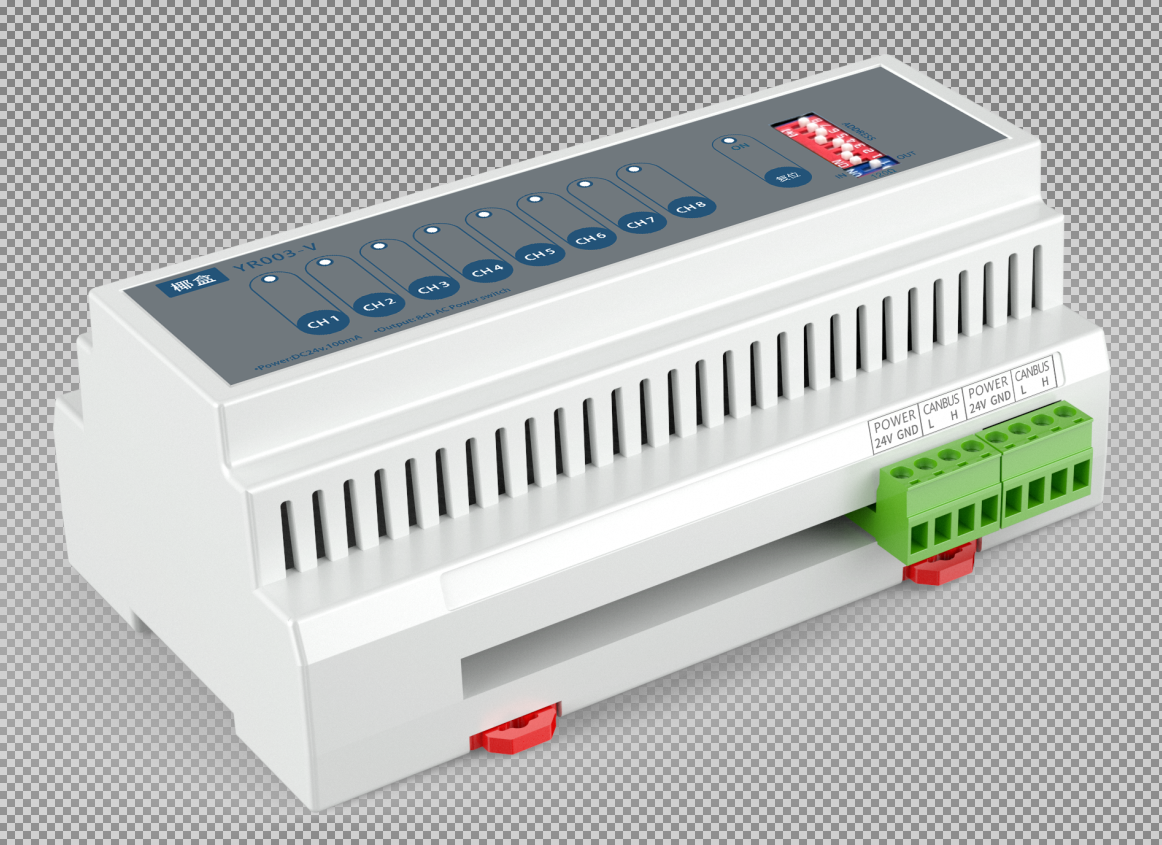

<img src="res/device/YR003-V.png" style="zoom: 33%;" />

| 主控   | GD32F103C8T6                         |
| ------ | ------------------------------------ |
| 继电器 | HF115-I-024-1HS3A                    |
| 尺寸   | 160 * 90 * 65 mm                     |
| 通讯   | CAN BUS和RS485                       |
| 供电   | DC24V 30mA，每开启一路继电器增加18mA |

**8路继电器：**单路220V 16A，整机220V 30A

**按键：**一个复位按键重启设备

​           每路继电器有独立的按键切换继电器状态，每按一次切换一次，如果为开，按一次则为关，再按一次又为开

​           一个8位红色拨码开关表示地址，1到8数字分别表示为1、2、4、8、1*16、2*16、4*16、8*16，拨到ON表示有，计算方式为把这8个数相加，比如1，3，6，7位拨到ON，则位1+4+2*16+4*16=101,十六进制为0x65

​           一个1位蓝色拨码开关表示CAN的终端匹配电阻，拨到ON表示接入

**指示灯：**每路继电器有独立指示灯，指示灯亮表示继电器闭合

​                一个电源指示灯，灯亮表示设备运行

用于控制灯光，空调，窗帘，新风，地暖

#### 2.2  4路继电器YR003-VF

<img src="res/device/YR003-VF.png" style="zoom:33%;" />

| 主控   | GD32F103C8T6                         |
| ------ | ------------------------------------ |
| 继电器 | SJE-S-124DM                          |
| 尺寸   | 72 * 90 * 65 mm                      |
| 通讯   | CAN BUS                              |
| 供电   | DC24V 30mA，每开启一路继电器增加10mA |

4路继电器：**单路220V 5A，整机220V 16A

**按键：**一个复位按键重启设备

​           每路继电器有独立的按键切换继电器状态，每按一次切换一次，如果为开，按一次则为关，再按一次又为开

​           一个8位红色拨码开关表示地址，1到8数字分别表示为1、2、4、8、1*16、2*16、4*16、8*16，拨到ON表示有，计算方式为把这8个数相加，比如1，3，6，7位拨到ON，则位1+4+2*16+4*16=101,十六进制为0x65

​           一个1位蓝色拨码开关表示CAN的终端匹配电阻，拨到ON表示接入

**指示灯：**每路继电器有独立指示灯，指示灯亮表示继电器闭合

​                一个电源指示灯，灯亮表示设备运行

用于控制灯光，空调，窗帘，新风，地暖

### 3.协议转换器

#### 3.1  YU003-NS（CAN转485）

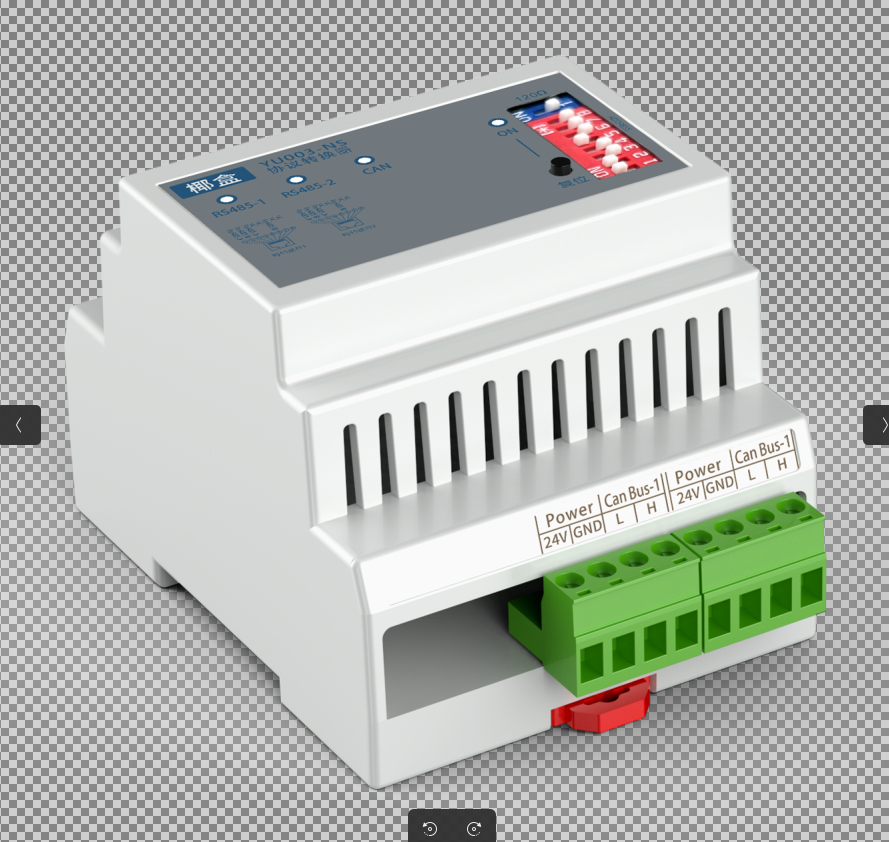

<img src="res/device/YU003-NS.png" style="zoom:33%;" />

| 主控 | GD32F103C8T6    |
| ---- | --------------- |
| 尺寸 | 72 * 90 * 65 mm |
| 通讯 | CAN BUS和RS485  |
| 供电 | DC24V 40mA      |

2路RS485，可设置每一路的串口属性

**端子：**2个2位KF2EDGR-5.08绿色插拔端子和2个RJ45端子。每路485有一个绿色端子一个RJ45端子，绿色端子线序从左到右为485-B、485-A。RJ45端子线序1、3为485-A，2、6为485-B

​            2个4位KF2EDGR-5.08绿色插拔端子,每个端子为一组电源一组通讯，两个端子并联，功能相同,线序从左到右为24V、GND、CAN-L、CAN-H。

**指示灯：**一个电源指示灯，灯亮表示设备运行

​               2个485指示灯，当某一路485有数据时，指示灯闪烁

​               1个CAN指示灯，当有数据时，指示灯闪烁

**按键：**一个复位按键重启设备

​           一个8位红色拨码开关表示地址，1到8数字分别表示为1、2、4、8、1*16、2*16、4*16、8*16，拨到ON表示有，计算方式为把这8个数相加，比如1，3，6，7位拨到ON，则位1+4+2*16+4*16=101,十六进制为0x65

​          一个1位蓝色拨码开关表示CAN的终端匹配电阻，拨到ON表示接入

对接第三方设备，控制空调、窗帘、新风等设备



### 4.干接点控制器

#### 4.1 YS003-N

<img src="res/device/YS003-N.png" style="zoom:33%;" />

| 主控 | GD32F103C8T6    |
| ---- | --------------- |
| 尺寸 | 72 * 90 * 65 mm |
| 通讯 | CAN BUS         |
| 供电 | DC24V 30mA      |

**端子：**一共16路干接点，1个4位RJ45，每个RJ45座子对应4路干接点，每两线为一组，1、3、5、7为公共端COM，2、4、6、8分别对应一位

​            2个4位KF2EDGR-5.08绿色插拔端子,每个端子为一组电源一组通讯，两个端子并联，功能相同,线序从左到右为24V、GND、CAN-L、CAN-H。

**指示灯：**一个电源指示灯，灯亮表示设备运行

​               2个干接点类型指示灯，分别为开关型SWITCH、轻触型KEY，一个设备只能有一种类型，对应指示灯常亮

​               1个CAN指示灯，当有数据时，指示灯闪烁

**按键：**一个复位按键重启设备

​           一个8位红色拨码开关表示地址，1到8数字分别表示为1、2、4、8、1*16、2*16、4*16、8*16，拨到ON表示有，计算方式为把这8个数相加，比如1，3，6，7位拨到ON，则位1+4+2*16+4*16=101,十六进制为0x65

​          一个1位蓝色拨码开关表示CAN的终端匹配电阻，拨到ON表示接入

使传统的物理开关和智能系统结合

也可接入各种触发传感器，报警等设备

### 5.CAN集线

#### 5.1  YH003-N4

<img src="res/device/YH003-N4.png" style="zoom:33%;" />

| 主控 | GD32F105RBT6    |
| ---- | --------------- |
| 尺寸 | 72 * 90 * 65 mm |
| 通讯 | CAN BUS         |
| 供电 | DC24V 30mA      |

**端子：**1个4位RJ45，RJ45座子为CAN（1、3线为CAN-H，2、6线为CAN-L）和24V供电（7、8为正极，4、5为负极）

​            2个4位KF2EDGR-5.08绿色插拔端子,每个端子为一组电源一组通讯，两个端子并联，功能相同,线序从左到右为24V、GND、CAN-L、CAN-H。

**指示灯：**一个电源指示灯，灯亮表示设备运行

​               2个CAN指示灯，当有数据时，指示灯闪烁

**按键：**一个复位按键重启设备

​            一个8位红色拨码开关表示地址，1到8数字分别表示为1、2、4、8、1x16、2x16、4x16、8x16，拨到ON表示有，计算方式为把这8个数相加，比如1，3，6，7位拨到ON，则位1+4+2x16+4x16=101,十六进制为0x65

​           一个1位蓝色拨码开关表示CAN的终端匹配电阻，拨到ON表示接入

可用于CAN-BUS设备管理，网络延长，设备扩展，规整网络，方便调试，管理，维护

### 5.CAN中继器

#### 5.1  YH003-N2

<img src="res/device/YH003-N2.png" style="zoom:33%;" />

| 主控 | GD32F105RBT6    |
| ---- | --------------- |
| 尺寸 | 72 * 90 * 65 mm |
| 通讯 | CAN BUS         |
| 供电 | DC24V 30mA      |

**端子：**

​            4个4位KF2EDGR-5.08绿色插拔端子,CAN1和CAN2各两个端子，每个端子为一组电源一组通讯，对应两个端子并联，功能相同,CAN1线序从左到右为24V、GND、CAN-L、CAN-H。CAN2线序从左到右为CAN-H、CAN-L、GND、24V。实际四个端子线序都一样，只是位置方向不同

**指示灯：**一个电源指示灯，灯亮表示设备运行

​               2个CAN指示灯，当有数据时，指示灯闪烁

**按键：**一个复位按键重启设备

​            一个8位红色拨码开关表示地址，1到8数字分别表示为1、2、4、8、1x16、2x16、4x16、8x16，拨到ON表示有，计算方式为把这8个数相加，比如1，3，6，7位拨到ON，则位1+4+2x16+4x16=101,十六进制为0x65

​           一个1位蓝色拨码开关表示CAN的终端匹配电阻，拨到ON表示接入

可用于CAN-BUS网络分配，网络延长，设备扩展，规整网络，方便调试，管理，维护

### 7.网关

#### 7.1  YG003-N

<img src="res/device/YG003.png" style="zoom:33%;" />



| 主控 | Amlogic S905D3, 四核 Cortex-A55 |
| ---- | ------------------------------- |
| 尺寸 | 160 * 90 * 65 mm                |
| 通讯 | CAN BUS、Ethernet、485、232     |
| 供电 | DC24V 70mA                      |

用于设备管理和设备集控，实现手机、中控面板等设备的远程控制

### 8.温湿度传感器

#### 8.1  YT002-IR

<img src="res/device/YT002.png" style="zoom:33%;" />

| 主控   | STM32F103C8T6   |
| ------ | --------------- |
| 传感器 | SHT30           |
| 尺寸   | 86 * 86 * 26 mm |
| 通讯   | CAN BUS和IR     |
| 供电   | DC24V 25mA      |

1路可配置红外,可配置控制空调等红外设备

**端子：**RJ45座子为CAN（1、3线为CAN-H，2、6线为CAN-L）和24V供电（7、8为正极，4、5为负极）

**灯：**一个电源指示灯，灯亮表示设备运行

​        一路IR端口，可接入红外发射管

**按键：** 一个8位红色拨码开关表示地址，1到8数字分别表示为1、2、4、8、1x16、2x16、4x16、8x16，拨到ON表示有，计算方式为把这8个数相加，比如1，3，6，7位拨到ON，则位1+4+2x16+4x16=101,十六进制为0x65

​            一个1位蓝色拨码开关表示CAN的终端匹配电阻，拨到ON表示接入

检测温湿度，与智能面板联动实现空调、新风、地暖等设备的自动调节
